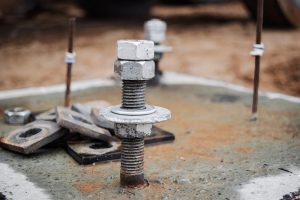

Фундаментные болты — крепёжные изделия, соединяющие строительные конструкции и оборудование с бетонным основанием. На них держатся колонны производственных зданий, опоры мостов, промышленные станки, башенные краны, мачты освещения. Несмотря на кажущуюся простоту, это ответственный элемент несущего узла: ошибка при выборе типа или нарушение технологии установки способны привести к смещению конструкции под нагрузкой.
Классификация по конструкции
ГОСТ 24379.1-2012 выделяет несколько исполнений фундаментных болтов, каждое из которых рассчитано на определённые условия нагружения.
Прямые болты с анкерной плитой — наиболее распространённый тип. Плита на нижнем конце обеспечивает упор в бетоне при растягивающей нагрузке. Применяются в колоннах, рамах, опорных плитах оборудования. Изогнутые болты без плиты — более простые в изготовлении, однако несущая способность ниже. Их устанавливают в лёгких конструкциях при небольших выдёргивающих усилиях.
Съёмные болты с анкерной плитой монтируются через кондуктор до заливки бетона, после чего шпилька вывинчивается и при необходимости заменяется. Это удобно на объектах с периодическим демонтажем оборудования. Болты с коническим концом и разжимной цангой устанавливаются в готовое бетонное основание: при затяжке конус разжимает лепестки анкера, создавая механический зажим в теле бетона.
Материал и защита от коррозии
Фундаментные болты изготавливают из сталей марок Ст3, 09Г2С, 40Х, 30ХГСА в зависимости от расчётных нагрузок и температурных условий. Для эксплуатации при отрицательных температурах применяют стали с повышенной ударной вязкостью — 09Г2С и её аналоги сохраняют пластичность до −70 °C.
Защита от коррозии зависит от условий эксплуатации: горячее цинкование для открытых конструкций, эпоксидное покрытие для химически агрессивных сред. Болты, полностью замоноличенные в бетоне, специальной защиты не требуют — щелочная среда бетона сама по себе пассивирует сталь.
Установка: два принципиально разных подхода
Способ монтажа определяется на стадии проектирования и зависит от типа болта, требуемой точности позиционирования и конструкции фундамента.
Установка до заливки бетона предполагает точное позиционирование болтов по кондуктору с выверкой по осям и отметкам. Кондуктор фиксирует болты в проектном положении на время бетонирования. Преимущество способа — монолитная заделка обеспечивает максимальную несущую способность. Недостаток — любая ошибка позиционирования исправляется с трудом.
Установка в готовое основание выполняется в просверленные шпуры с последующим заполнением химическим анкером или цементным составом. Химический анкер — полимерная смола, заполняющая зазор между болтом и стенками шпура — обеспечивает высокую нагрузочную способность уже через 24–48 часов после инъекции. Этот метод применяется при реконструкции, дооснащении существующих фундаментов и монтаже оборудования в действующих цехах.
На что обратить внимание при выборе
Правильный подбор фундаментных болтов учитывает несколько параметров:
- Тип нагрузки: статическая, динамическая или знакопеременная — каждая требует своего конструктивного решения.
- Расчётное усилие выдёргивания: определяет диаметр, длину заделки и необходимость анкерной плиты.
- Состояние основания: прочность бетона напрямую влияет на несущую способность анкеровки.
- Температурный режим: для эксплуатации при низких температурах — только стали с гарантированной ударной вязкостью.
- Возможность повторного монтажа: при периодическом демонтаже оборудования предпочтительны съёмные исполнения.
Фундаментный болт — не расходный материал, а расчётный элемент. Его типоразмер, марка стали и способ установки должны быть определены проектом, а не выбраны по наличию на складе.
