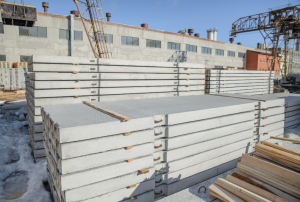

Многопустотные плиты перекрытия ПК — один из базовых элементов современного строительства. Они формируют межэтажные перекрытия жилых домов, промышленных корпусов, торговых центров и общественных зданий. Несмотря на внешнее сходство изделий между собой, серия ПК включает несколько типов с принципиальными различиями по геометрии, нагрузке и способу применения. Понимание этих различий позволяет сделать точный выбор под конкретный проект.
Что скрывается за аббревиатурой

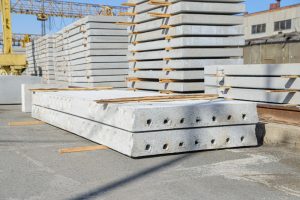

Буквы «ПК» означают «плита круглопустотная». Продольные цилиндрические каналы внутри тела изделия выполняют сразу несколько функций: снижают собственный вес конструкции без потери несущей способности, улучшают звуко- и теплоизоляцию перекрытия, а также создают удобные каналы для прокладки инженерных коммуникаций.
Производятся такие изделия из тяжёлого бетона класса В15–В25 с предварительно напряжённым армированием. Натяжение арматуры до укладки бетона позволяет изделию воспринимать значительные изгибающие нагрузки без образования трещин.
Основные виды и их различия
Серия ПК охватывает широкий диапазон типоразмеров. Ключевые параметры, по которым различаются изделия:
- Длина: от 2,4 до 9 м с шагом 200–300 мм, что позволяет перекрывать пролёты практически любой стандартной ширины.
- Ширина: 1000, 1200 или 1500 мм — подбирается исходя из шага несущих стен и удобства монтажной раскладки.
- Толщина: наиболее распространённые значения — 220 мм. Отдельные модификации имеют толщину 160 или 260 мм.
- Диаметр пустот: стандартный показатель — 159 мм. У изделий серии ПКТ диаметр уменьшен, что повышает несущую способность при той же толщине.
- Расчётная нагрузка: варьируется от 400 до 1250 кгс/м² в зависимости от класса армирования. Для жилых домов обычно достаточно 800 кгс/м²; производственные объекты требуют более высоких значений.
Серия ПКТ и ПКК: в чём разница
Помимо базовой серии ПК, выпускаются модификации с уменьшенными пустотами — ПКТ («тяжёлая») и ПКК («с круглыми пустотами меньшего диаметра»). Толщина бетонных рёбер между каналами у них больше, поэтому несущая способность выше при равных габаритах. Такие изделия востребованы там, где проектные нагрузки превышают возможности стандартных плит: склады, производственные цеха, парковочные этажи.
Выбор между ПК и ПКТ всегда диктуется расчётом, а не соображениями экономии. Установка стандартного изделия вместо усиленного ради снижения стоимости — прямой путь к деформациям перекрытия под эксплуатационной нагрузкой.
Особенности применения и монтажа
Плиты укладываются на несущие стены или ригели с опиранием не менее 120 мм по каждому торцу. Этот параметр критически важен: недостаточная площадь опирания при эксплуатационной нагрузке провоцирует скол бетона в опорной зоне. После монтажа швы между изделиями заполняются цементным раствором, а торцы пустот заделываются бетонными вкладышами — это предотвращает промерзание перекрытия по контуру.
Работа с плитами требует крана соответствующей грузоподъёмности: масса изделий длиной 6 м достигает 2,5–3 т. Строповку выполняют за монтажные петли или с применением траверсы, исключающей боковые нагрузки на петли.
Как не ошибиться с выбором
Отправная точка подбора — пролёт между несущими стенами и расчётная нагрузка на перекрытие. Эти данные определяют длину, ширину и класс армирования. Остальные параметры — диаметр пустот, модификация серии — уточняются по рабочей документации или по рекомендации конструктора. Приобретать изделия стоит только у производителей, предоставляющих паспорт качества с указанием класса бетона, морозостойкости и даты выпуска.
