Вы выбрали дорогое и сертифицированное оборудование для пожарной сигнализации, утвердили проект у проверенного инженера, но после сдачи объекта система периодически «глючит»: то ложная тревога, то молчание датчика в критический момент. Частая и наиболее коварная причина таких сбоев кроется не в приборах, а в том, что остаётся невидимым после отделки — в кабельных линиях.

Монтаж кабеля ошибочно считают рядовой технической работой. На деле, это создание нервной системы всего комплекса безопасности. По данным экспертов, до 70% отказов АПС и СОУЭ на этапе эксплуатации связаны с дефектами прокладки или некачественными соединениями проводки. Эти дефекты, скрытые за потолками и в стенах, могут годами оставаться незамеченными, до первого реального пожара или проверки МЧС, которая выявит несоответствие нормам и выпишет штраф. Контроль этой стадии — последняя возможность заказчика повлиять на долговременную надежность системы. Чтобы понимать полный комплекс требований, полезно изучить подходы на профильном ресурсе.

Фундамент надежности: проверяем правильность выбора кабеля и материалов

Качество монтажа начинается не с инструмента монтажника, а с правильности выбора материалов. Их несоответствие — фатальная ошибка, которую сложно исправить после прокладки.

«Огненный» стандарт: тип кабеля

Для систем пожарной безопасности обычный «витая пара» или бытовой провод недопустимы. Нормативы (СП 6.13130.2013) предписывают использовать кабели с пониженным дымо- и газовыделением, не распространяющие горение.

• На что смотреть: Маркировка кабеля. Ищите в спецификации или на бухте обозначения «нг-FRLS» (не распространяющий горение, с пониженным дымовыделением) или, для ответственных объектов, «нг-FRHF» (огнестойкий). Это гарантирует, что при пожаре кабель в течение критического времени (обычно 180 минут) продолжит работать, питая систему оповещения и управляя эвакуацией.
• Что требовать от подрядчика: Сертификаты соответствия на партию кабеля. Их отсутствие — красный флаг.

Цвет как инструкция: маркировка линий

Профессиональный монтаж исключает путаницу. Цветовая маркировка изоляции жил — не прихоть, а требование для удобства монтажа, обслуживания и ремонта.

• На что смотреть: Единая логика на всем объекте. Например: красная жила — для «плюса» шлейфа сигнализации, синяя — для «минуса», жёлто-зелёная — для земли. Для линий речевого оповещения (СОУЭ) может использоваться кабель в отдельной расцветке.
• Практическая польза: При расширении системы или поиске неисправности электрику не придётся «прозванивать» каждый провод — схема будет ясна из цветов.

Безопасный каркас: элементы крепления и трассы

Кабель должен быть не просто проложен, а правильно зафиксирован и защищён.

• Лотки и короба: Предпочтение — металлическим негорючим конструкциям. Пластиковые короба допускаются, но должны иметь сертификат пожарной безопасности. Все металлические лотки и короба обязательно должны быть заземлены.
• Крепёж: Кабель фиксируется пластиковыми или металлическими хомутами с шагом не более 50-60 см. Провисание, свободная укладка «змейкой» недопустимы.

Пять грубых ошибок монтажа: на что смотреть при визуальном контроле

Эти ошибки — самые распространённые «грехи» недобросовестных или неквалифицированных монтажных бригад. Их можно и нужно выявить на этапе открытых трасс, до закрытия потолков и коробов.

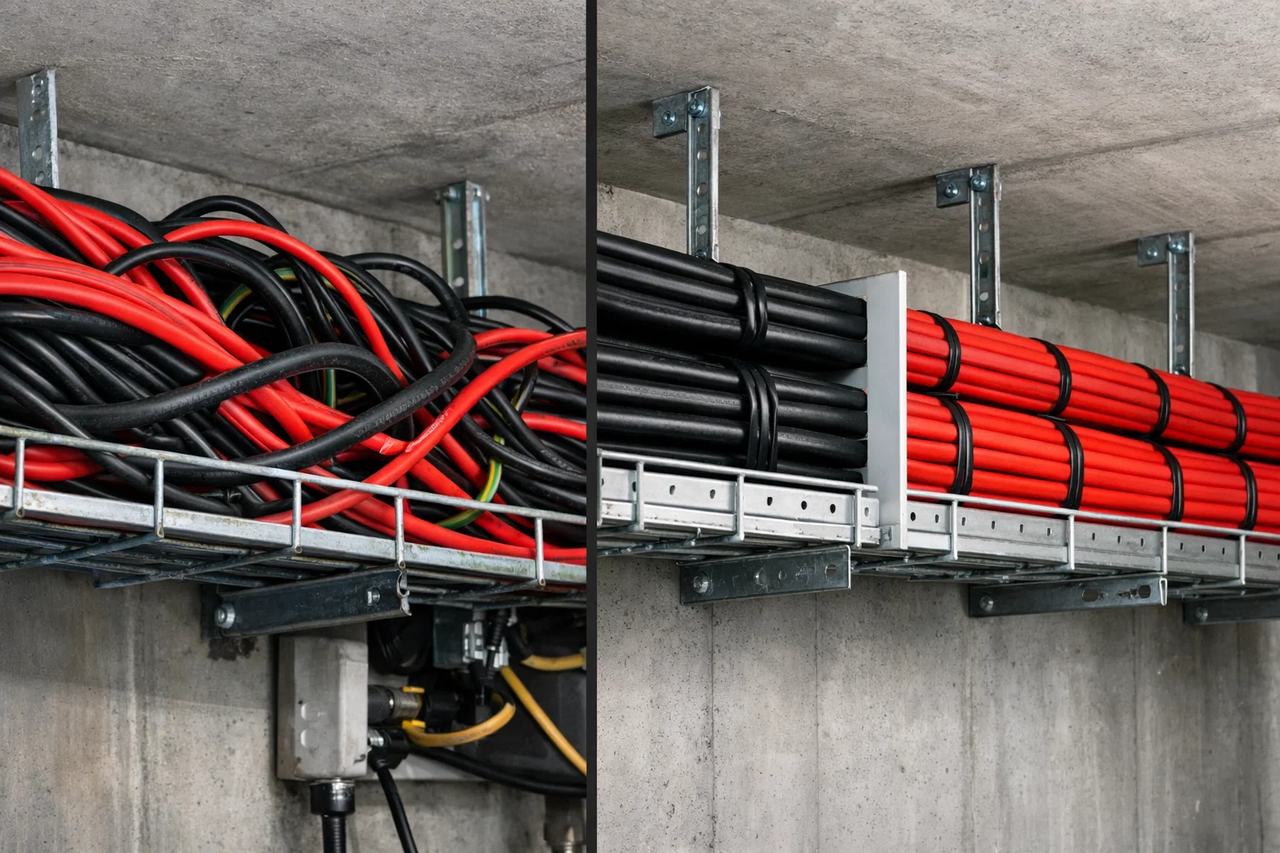

Ошибка 1: Совместная прокладка с силовыми кабелями.

• В чём суть: Прокладка слаботочных кабелей АПС в одном лотке, гофре или пучке с кабелями питания 220В (освещение, розетки).
• Чем опасна: Электромагнитные помехи от силовой линии могут вызывать постоянные ложные срабатывания сигнализации или, наоборот, «глушить» полезный сигнал, приводя к потере связи с датчиками.
• Как должно быть: Раздельная прокладка с расстоянием не менее 0,5 метра. Если пересечение неизбежно — только под прямым углом. Допускается совместная прокладка в разных отсеках одного металлического лотка с разделительной перегородкой.

Ошибка 2: Нарушение целостности изоляции и механические повреждения.

• В чём суть: Задиры оболочки кабеля о острый край металлического лотка, перегибы с малым радиусом, передавливание хомутом, следы от пассатижей.
• Чем опасна: Повреждение изоляции ведёт к постепенному окислению жил, росту сопротивления, коротким замыканиям и обрывам. Влажность довершит начатое.
• Как должно быть: Кабель уложен свободно, без натяга. Радиус изгиба медного кабеля — не менее 5 его внешних диаметров. Все края лотков, отверстия в стенах должны иметь защитные втулки или быть зачищены от заусенцев.

Ошибка 3: Некорректный монтаж в пожароопасных зонах и конструкциях.

• В чём суть: Прокладка кабеля открытым способом через пожароопасное помещение (склад ГСМ, мастерскую) или сквозь строительные конструкции (деревянные перекрытия, сэндвич-панели) без дополнительной защиты.
• Чем опасна: В случае пожара в такой зоне кабель выйдет из строя мгновенно, парализовав систему безопасности во всём здании.
• Как должно быть: На таких участках кабель обязан прокладываться только в герметичных металлических трубах (стальных или медных) или в специальных огнестойких коробах с пределом огнестойкости не ниже требуемого для данной конструкции.

Ошибка 4: Пренебрежение маркировкой концов кабеля.

• В чём суть: В щите или распаечной коробке торчит пучок проводов без бирок, подписанных «от балды» маркером, который сотрётся.
• Чем опасна: Делает пусконаладку, обслуживание и любой ремонт в будущем титаническим трудом. Каждый провод нужно «прозванивать», тратя часы работы.
• Как должно быть: Каждый кабельный конец, подходящий к щиту или коробке, должен быть промаркирован стойкой биркой с обозначением, соответствующем исполнительной схеме (например, «ШС1-05. Датчик дыма, ком. 205»).

Ошибка 5: Неправильное соединение и расключение проводов.

• В чём суть: Соединение жил простой скруткой, даже с изолентой, или использование дешёвых винтовых клеммных колодок, не предназначенных для слаботочных цепей.
• Чем опасна: Скрутка со временем окисляется, сопротивление растёт, контакт «пропадает» — датчик или оповещатель перестают работать. Ненадёжные клеммы могут самопроизвольно отщёлкнуться.
• Как должно быть: Для постоянных соединений предпочтительна пайка с последующей изоляцией термоусадкой или опрессовка гильзами. В щитах допускается использование сертифицированных клеммных колодок, где каждый провод надёжно зафиксирован.

Чек-лист приёмки работ: пошаговая инструкция для заказчика

Контроль необходимо вести системно, на ключевых этапах. Этот чек-лист — ваш план действий.

Этап 1: Приемка смонтированных трасс ДО их закрытия коробами, подвесными потолками и заделки штроб.

Это последний момент, когда всё видно.

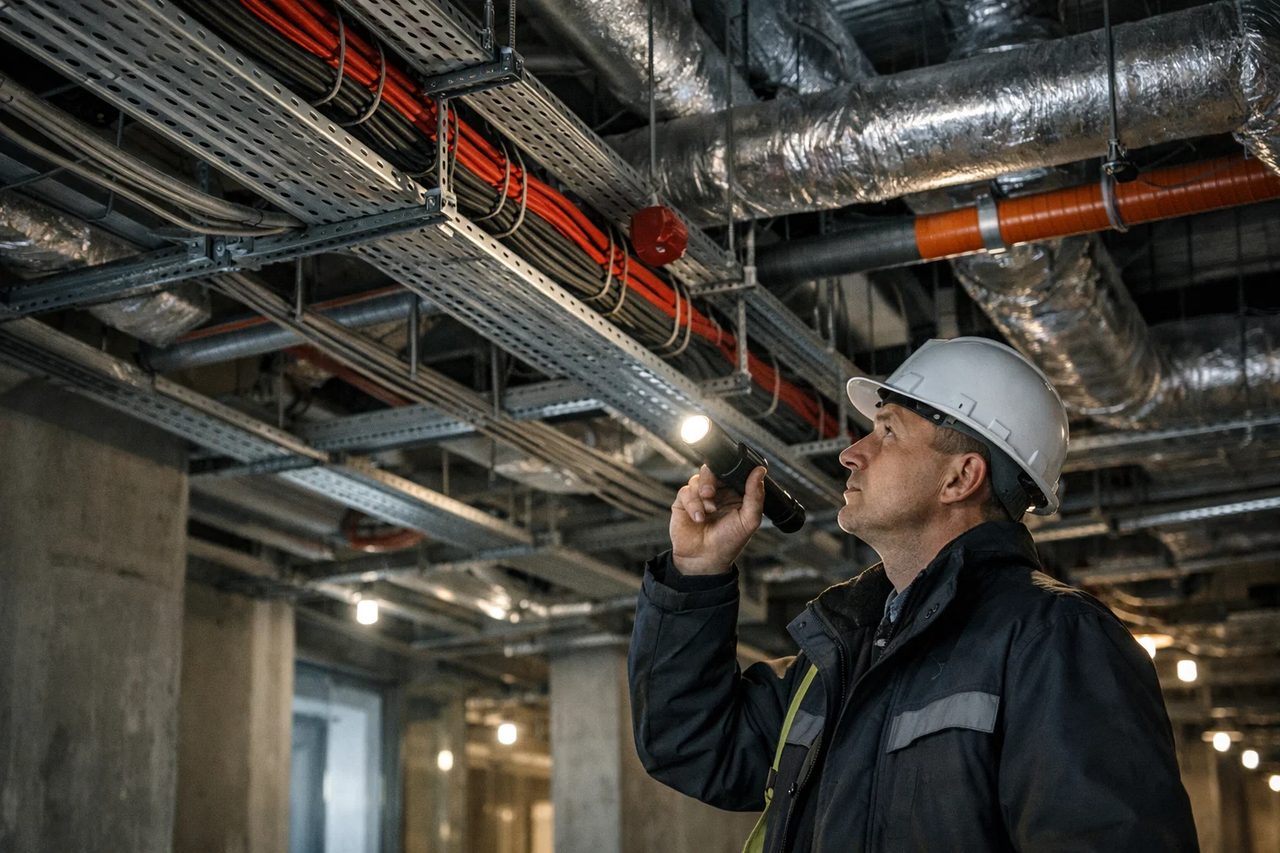

1. Пройти по всем трассам и сверить их расположение с исполнительной схемой.
2. Проверить разделение: Убедиться визуально, что кабели АПС/СОУЭ не лежат в одном лотке с силовыми линиями.
3. Оценить состояние изоляции: Особое внимание — места ввода/вывода из лотков, проходы через стены, зоны вокруг креплений. Ищем порезы, передавливания.
4. Проверить крепление: Кабель должен быть фиксирован с рекомендованным шагом, не болтаться. В вертикальных стояках — закреплен особенно надежно.
5. Осмотреть распаячные (разветвительные) коробки: Они должны быть доступны для обслуживания (не зашиты наглухо), внутри — порядок и маркировка.

Этап 2: Контроль качества соединений и подключения в щите оборудования.

«Мозговой центр» системы требует особого внимания.

• Щит должен быть опрятным. Провода уложены в монтажные короба (линии), собраны в жгуты, подписаны.
• Каждая клемма, каждый провод в щите должны иметь маркировку, точно соответствующую схеме. Хаос в щите — гарантия проблем в будущем.
• Соединения должны быть выполнены на клеммных колодках или методом пайки/опрессовки. Скруток быть не должно.

Этап 3: Требование полного пакета исполнительной документации.

Бумаги — это ваша юридическая и техническая страховка.

• Исполнительная схема (чертеж) прокладки кабельных трасс. Самый важный документ. На ней должны быть отмечены все реально проложенные кабели, их тип, места установки коробок, датчиков и оповещателей. Она необходима для любого будущего ремонта или модернизации.
• Акт на скрытые работы. Подписывается вами (или вашим представителем) и подрядчиком непосредственно перед заделкой штроб, монтажом подвесных потолков и т.д. Этим актом вы подтверждаете, что работа выполнена правильно и претензий к скрытой части нет. Не подписывайте его, не проверив трассы!

Тестирование — финальный и безальтернативный этап проверки

Визуальный контроль подтверждает, что работа сделана «как красиво», но только инструментальные измерения покажут, сделана ли она «как правильно».

1. Измерение сопротивления изоляции (главный электрический тест).

• Что это: Специальным прибором (мегаомметром) проверяется качество изоляции каждой жилы кабеля относительно других жил и земли.
• Зачем нужно: Выявляет микротрещины, заводской брак, повреждения при монтаже, которые не видны глазу, но приведут к отказу.
• Что требовать: Протокол измерения сопротивления изоляции. Для линий пожарной сигнализации нормируемое значение — не менее 1 МОм (мегаома). В протоколе должны быть результаты по каждой линии с отметкой «соответствует».

2. Проверка целостности шлейфа и правильности подключения.

• Что это: Проверка приборами, что шлейф сигнализации не имеет обрыва и короткого замыкания, а все датчики в нём «видны» контрольной панелью.
• Зачем нужно: Подтверждает, что монтажники не перепутали провода и корректно подключили все устройства.
• Что требовать: Протокол проверки шлейфов пожарной сигнализации.

3. Комплексное опробование системы (финальный «боевой» тест).

• Что это: Последовательная проверка работы каждого элемента системы в действии: ручной запуск тревоги от каждого ручного извещателя, проверка срабатывания автоматических датчиков (дымовых — тестовым аэрозолем, тепловых — феном), оценка громкости и разборчивости речевого оповещения (СОУЭ) во всех точках защищаемой зоны.
• Зачем нужно: Демонстрирует, что система не просто «мертвая» цепь проводов, а живой, работоспособный комплекс.
• Что требовать: Акт комплексного опробования с перечнем всех проверенных устройств и отметкой об их работоспособности.

Качественный монтаж кабеля — ваша страховка от будущих проблем

Монтаж кабельных линий — это критически важная инвестиция в надёжность. Потраченное время на контроль на этом этапе окупится сторицей годами беспроблемной эксплуатации и спасёт от многомиллионных убытков при отказе системы или штрафах.

Итоговый алгоритм для ответственного заказчика:

1. Контролируйте материалы (кабель, короба) до начала работ.
2. Визуально проверяйте трассы до их сокрытия, используя список основных ошибок.
3. Требуйте и изучайте исполнительную документацию (схемы, акты).
4. Не принимайте работу без протоколов инструментальных измерений (сопротивление изоляции).
5. Лично присутствуйте при комплексном опробовании системы.

Доверяйте работы только лицензированным организациям с допуском МЧС, но помните: доверие не исключает контроля. Ваша осведомлённость — лучший мотиватор для подрядчика выполнить работу безупречно. Грамотно смонтированная «нервная система» вашей пожарной безопасности обеспечит не формальное соблюдение норм, а реальную, многолетнюю защиту людей и имущества.
